(2) 类图
|

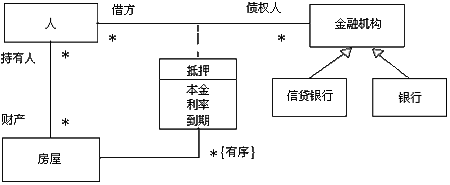

 图6.53 金融机构的类图 �� |
| �� 图6.53是一种静态的表示。静态结构的图示好似在为系统拍照片，拍到的东西就是在那一个时刻发生同步的事件。如图6.53中每一个方框就是一个类。左上方的类是"人"，一个人可以拥有几幢"房屋"，数目可以写在"*"的地方。右上方的类是"金融机构"，下面用箭头表示继承关系："银行"和"信贷银行"都是"金融机构"，是一种实现层次的类，将来可能表示同一个模型的不同数据库实现。 �� |
