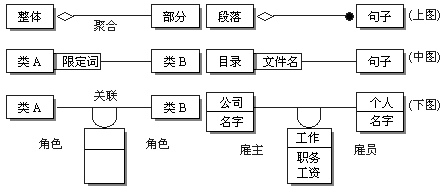

 图6.23 关联的表示方法和实例 |
| ��上图是聚合，代表整体与部分关系，右边的例子说明"(文章中的)段落是由多个句子组成"。句子一端的实心圆
● 表示"多个"，空心圆 ○ 表示"0个"，不加圆表示"1个"。中图是限定，对关联的含义做某种约束。右边的例子表明，附加的限定词在说明"一个目录包含多个文件"的基础上，更明确地指明"每一个文件都可由目录中的文件名属性来唯一地标识"。下图是角色，由于多数关联具有两个端点，因而涉及到两个角色。右边的例子表明，在公司与个人的关联中，公司的角色是雇主，个人的角色是雇员。 ��此外，还可用连接属性进一步说明对象之间的连接。再看图中例子，由于一个人在成为公司的雇员时才有工资和职务。因此，工资和职务不是个人属性，而是公司与个人之间的连接属性。OMT的提出者指出，这种情况常常意味着有必要定义一个新类来取而代之。 �� |
