 ��符号○称为控制流图的一个结点，一组顺序处理框可以映射为一个单一的结点。控制流图中的箭头称为边，它表示了控制流的方向，在选择或多分支结构中分支的汇聚处，即使没有执行语句也应该有一个汇聚结点。边和结点圈定的区域叫做区域，当对区域计数时，图形外的区域也应记为一个区域。
|

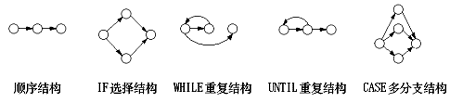

 图5.17 控制流图的各种图形符号 |

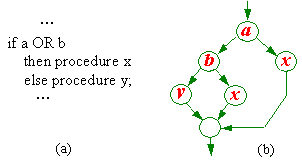

�� 如果判定中的条件表达式是复合条件时，即条件表达式是由一个或多个逻辑运算符（OR，AND，NAND，NOR）连接的逻辑表达式，则需要改复合条件的判定为一系列只有单个条件的嵌套的判定。例如对应图5.18
(a) 的复合条件的判定，应该画成如图5.18 (b) 所示的控制流图。
条件语句 if a OR b 中条件a和条件b各有一个只有单个条件的判定结点。
|
 图5.18 复合逻辑下的控制流图 |
