图示

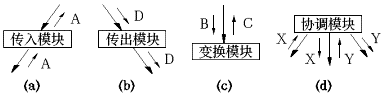

图3.12 系统结构图的4种模块类型

　　1、传入模块：从下属模块取得数据，经过某些处理，再将其传送给上级模块。
　　2、传出模块：从上级模块获得数据，进行某些处理，再将其传送给下属模块。
　　3、变换模块：即加工模块。它从上级模块取得数据，进行特定的处理，转换成其它形式，再传送回上级模块。大多数计算模块（原子模块）属于这一类。
　　4、协调模块：对所有下属模块进行协调和管理的模块。 在系统的输入／输出部分或数据加工部分可以找到这样的模块。在一个好的系统结构图中，协调模块应在较高层出现。
　　在实际系统中，有些模块属于上述某一类型，还有一些模块是上述各种类型的组合。
