图示

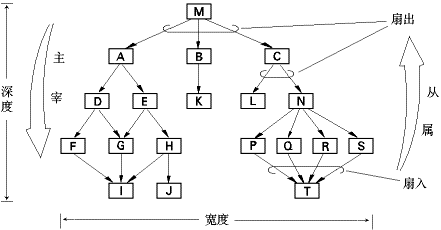

图3.5 程序的层次结构图示例
　
1、程序结构的深度
　　程序结构的层次数称为结构的深度。结构的深度在一定意义上反映了程序结构的规模和复杂程度。

2、程序结构的宽度
　　层次结构中同一层模块的最大模块个数称为结构的宽度。

3、模块的扇入和扇出
　　扇出表示一个模块直接调用（或控制）的其它模块数目。扇入则定义为调用（或控制）一个给定模块的模块个数。多扇出意味着需要控制和协调许多下属模块。而多扇入的模块通常是公用模块。
　　程序结构是软件的过程表示，但并未表明软件的某些过程性特征。比如，进程序列、事件�M决策的顺序或其它的软件动态特性。

4、结构划分
　　程序结构可以按水平方向或垂直方向进行划分。
　　水平划分按主要的程序功能来定义模块结构的各个分支。顶层模块是控制模块，用来协调程序各个功能之间的通信和运行。其下级模块的最简单的水平划分方法是建立三个分支：输入、处理（数据变换）和输出。
　　这种划分的优点是：由于主要的功能相互分离，易于修改、易于扩充，且没有副作用。缺点是：需要通过模块接口传递更多的数据，使程序流的整体控制复杂化。

　　垂直划分也叫做因子划分。主要用在程序的体系结构中，且工作自顶向下逐层分布：顶层模块执行控制功能，少做实际处理工作，而低层模块是实际输入、计算和输出的具体执行者。
　　这种划分的优点是：对低层模块的修改不太可能引起副作用的传播，而恰恰对计算机程序的修改常常发生在低层的输入、计算或输出模块中。因此，程序的整体控制结构不太可能被修改，便于将来的维护。
