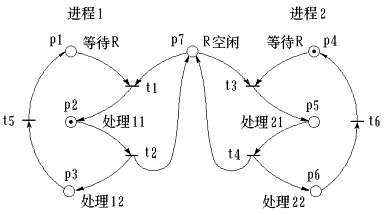

图2.24用Petri网描述了在一个多任务系统中的两个进程PR1和PR2使用一个公共资源R时，利用原语LOCK（对资源加锁）和UNLOCK（对资源解锁）控制R的使用，保证进程间的同步的例子。
　
图示

图2.24 进程同步机制的PNG

　　图中每个进程是一个数据对象，它有三个状态：等待资源（p1或p4），占用资源执行的处理（p2或p5），不占用资源执行的处理（p3或p6），另外系统有一个状态：资源空闲（p7）。在有的状态中有一个黑点""，称为标记或令牌，表明系统或对象当前正处于此状态。当作为一个事件的输入的所有状态都得到或保有令牌时，才能引起该事件"激发"。使得系统和对象的状态向前推移，完成系统和对象的某些行为。
