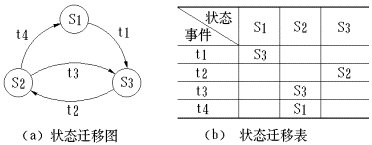

 图2.21 状态�D迁移图与其等价的状态�D迁移表例 |
每一个状态代表系统或对象的一种行为模式。状态�D迁移图指明系统的状态如何相应外部的信号（事件）进行推移。在状态�D迁移图中，用圆圈"○"表示可得到的系统状态，用箭头"→"表示从一种状态向另一种状态的迁移。在箭头上要写上导致迁移的信号或事件的名字。 如图2.21(a) 所示，系统中可取得的状态＝S1，S2，S3，事件＝t1，t2，t3，t4。事件t1将引起系统状态S1向状态S3迁移，事件t2将引起系统状态S3向状态S2迁移，等等。图2.21(b)就是与图2.21(a)等价的状态�D迁移表。 另外，状态�D迁移图指明了作为特定事件的结果（状态）。在状态中包含可能执行的行为（活动或加工）。 |
|
