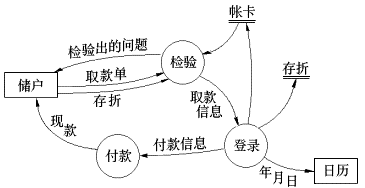

图2.11
是描述储户携带存折去银行办理取款手续的数据流图。从图中可以看到，数据流图的基本图形元素有四种，如
图2.12
所示。
图2.11 办理取款手续的数据流图
位于被建模系统之内的数据加工，输入数据在此进行变换产
生输出数据，其中要注明加工的名字。
位于被建模系统之外的信息生产者（数据源点）和信息消费
者（数据汇点），其中要注明源点与汇点的名字。
数据流对象，被加工数据及其流向，箭头边应注明数据流名
字，可用名词或名词性短语命名。
数据存储对象，也需加以命名，用名词或名词性短语命名。
图2.12 DFD的基本图形符号
