　　最大模式下的总线读时序，是由8288根据S₂^# , S₁^# , S₀^#状态信号直接产生存储器读信号MRDC^#和I/O读信号IORC^#的，地址锁存信号ALE、数据使能信号DEN和数据收发器传输方向控制DT/R^#等也是由8288产生的。MRDC^#和IORC^#信号的交流特性要优于CPU的RD^#信号。从时序图可以看出MRDC^#、IORC^#先于RD^#有效，负载能力也大大增强。
　　读和写操作的情况类似，它们的差异在于由写信号代替了读信号，数据线上的数据不是来自存储器的信息而是由CPU发出。因此AD总线上，数据紧跟着地址周期在T₂状态有效。不象总线读周期哪样，AD总线在T2状态是浮空的。
　　另外，8288产生两组写信号，普通存储器和I/O写MWTC^#和IOMC^#和超前存储器和I/O写AMWC^#、AIOWC^#。AMWC^#、AIOWC^#信号在T₂就开始有效，比MWTC^#和IOMC^#的有效时间提前一个时钟周期。这样，不仅提高了系统的性能，也给系统设计提供了更大的灵活性。

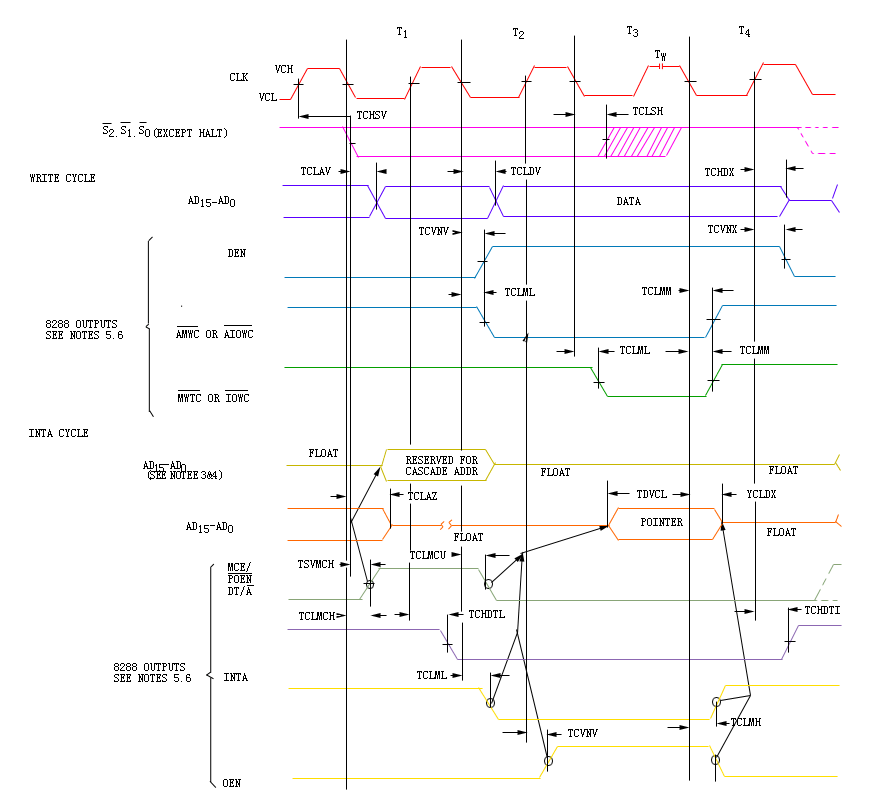

　　　　　　　　　　图2-22：最大模式下的写操作时序
