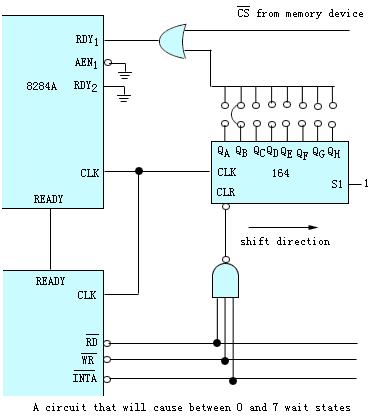

（a）产生不同个数等待状态电路 　　　 　　等待状态产生电路包含了一个8位串行移位寄存器（74LS164）和一些门电路。移位寄存器将逻辑0移位一个或多个时钟周期，并从移位寄存器任选的一个Qi输出送到8284A的RDY1输入。通过选择跳线，电路可以输出不同数目的等待状态。移位寄存器是如何被清零回到它起始状态的呢？当RD#、WR#、和INTA#引脚均为逻辑1时，寄存器输出被强制置为低电平。这3个信号保持高电平一直到T2状态。在T2中RD#变低，CLR变为高，清零信号被撤除。CLK在T2的上升沿将移位寄存器QA置1，QA由低变高。由QA连接或门输出，将不产生等待信号。在T3的上升进沿行第一次移位。如果需要一个等待，则将输出QB接到或门；如果需要两个等待，则将输出QC接到或门。依此类推。 　　图2-19的电路并不总是产生等待状态的，只有那些需要插入等待状态的存储器件被访问时才使能等待状态。如果产生一个需要插入等待状态的存储器件片选择信号，则该器件被选中，它的片选CS#同时使移位寄存器产生的等待状态有效。
