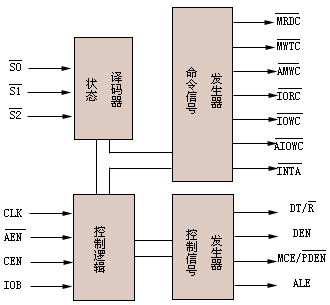

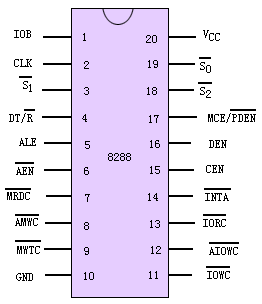

图2-16 8288总线控制器的结构图 　　我们曾在最小模式系统中解释过控制信号M/IO#、WR#、INTA#、ALE、DT/R#和DEN#信号，它们指出了数据传送的类型，提供了中断响应信号、锁存器控制信号和总线收发器控制信号。但在最大模式系统中，状态信号S2#、S1#、S0#隐含了这些信息。S2#、S1#、S0#的不同组合指出了CPU执行的不同总线操作。见表2-4【在此设置一个按钮指向表2-4】最大模式系统是通过总线控制器来产生诸如最小方式CPU所提供的那些系统控制信号的。8288的状态译码电路对来自CPU的S2#、S1#、S0#进行译码。控制逻辑的4个输入信号：时钟信号CLK来自系统时钟。地址使能AEN#由DMA控制器控制，AEN#为低时，系统由DMA控制总线，8288输出为高阻态。命令信号使能CEN控制命令信号发生器的输出，高有效。IO总线方式控制信号IOB则根据系统的配置情况连接不同的输入电平，控制信号发生器生成不同控制信号MCE或PDEN#。
